Montajul panourilor fotovoltaice pe terasă: balast, fixare și orientare

Pe un acoperiș plat, structura creează înclinarea panourilor și trebuie să protejeze terasa. Alegerea nu se reduce la câteva triunghiuri așezate pe hidroizolație. Contează rezistența clădirii, vântul, scurgerea apei și spațiul dintre rânduri.

La Nectaria, structurile pentru terasă se comandă pe proiect. Pornim de la dimensiunile și alcătuirea acoperișului dumneavoastră. Alegem apoi orientarea, sistemul de sprijin și modul de fixare. Nu improvizăm o structură din componente care doar par să se potrivească.

Pe acoperiș plat montăm numai panouri mai scurte de 2 m. Pe structura înclinată, panoul este prins doar în câteva puncte și preia mult vânt și zăpadă. La un panou mai lung, rama se poate încovoia. De aceea, pe terase și pe halele cu acoperiș plat folosim LONGi de 480 W (1,80 m) sau DMEGC de 515 W (1,98 m), nu panouri de 2,38 m. Vedeți ce panou montăm și unde.

Ce verificăm înainte de alegerea structurii

• Structura clădirii: documentele disponibile și capacitatea de a prelua noile încărcări.
• Straturile terasei: hidroizolația, termoizolația și suportul acestora.
• Forma acoperișului: pantele, aticele, diferențele de nivel și gurile de scurgere.
• Obstacolele: luminatoare, ventilații, echipamente și zone umbrite.
• Accesul: traseele de montaj și culoarele pentru întreținere.

O terasă fără infiltrații vizibile nu este automat pregătită să primească panouri și balast. Dacă hidroizolația este aproape de înlocuire, lucrările trebuie corelate. Altfel, refacerea ei poate cere demontarea sistemului fotovoltaic.

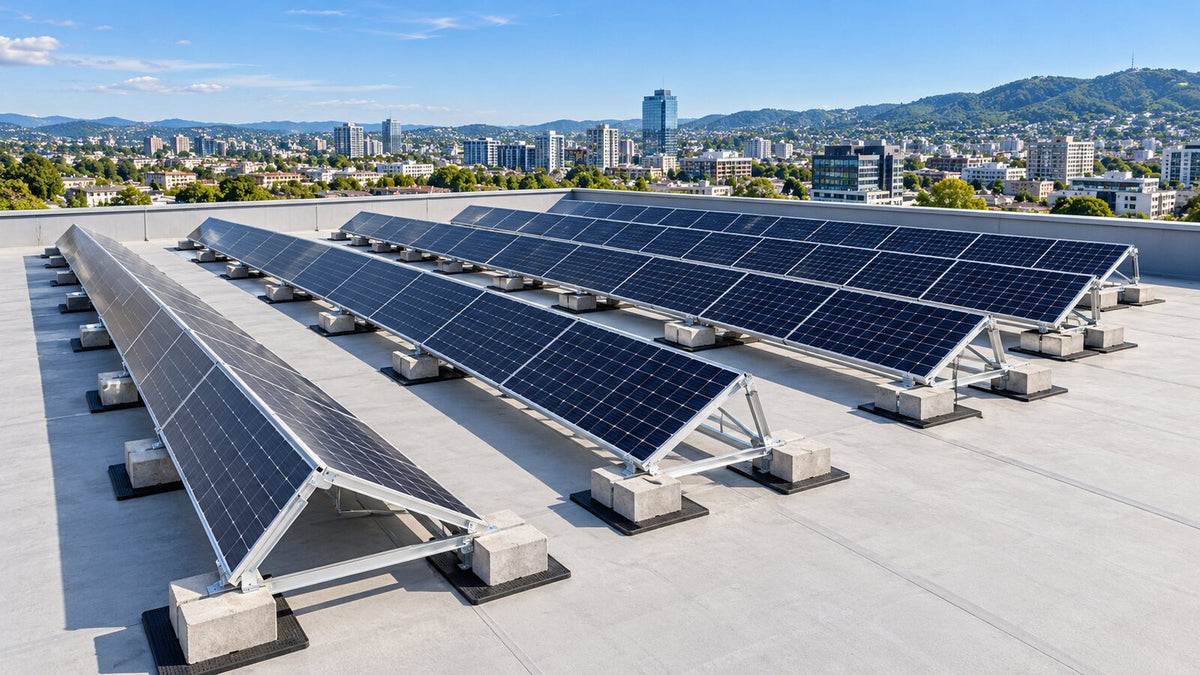

Triunghiuri, balast sau fixare în suport

Structurile înclinate pot utiliza triunghiuri sau alte suporturi proiectate pentru unghiul ales. Există soluții cu balast, soluții ancorate în suportul portant și variante mixte. Alegerea se face după clădire și sistemul de montaj, nu doar după dorința de a evita găurile.

Balastul adaugă greutate pentru stabilitate. Cantitatea și distribuția lui rezultă din calculul la vânt, geometria ansamblului și condițiile de contact cu terasa. Nu este suficient să punem câte un bloc de beton pe fiecare suport. Mai mult balast poate depăși capacitatea acoperișului.

Fixarea mecanică transferă eforturile către elementele portante. Străpungerile trebuie rezolvate prin detalii compatibile cu hidroizolația. Nu ancorăm structura doar în termoizolație sau într-un strat de finisaj. Nici varianta ancorată nu se alege fără verificarea suportului.

Orientare spre sud sau est–vest?

O configurație spre sud urmărește o expunere bună în jurul mijlocului zilei. Rândurile înclinate cer însă spațiu pentru limitarea umbrelor. Numărul de panouri care încape depinde de unghi, dimensiunea modulelor și geometria terasei.

O configurație est–vest grupează panourile cu fețe orientate în direcții opuse, adesea la înclinări mai mici. Poate folosi mai compact suprafața și poate distribui producția mai mult spre dimineață și după-amiază. Rezultatul se verifică prin simulare. Nu înseamnă automat aceeași producție pe panou ca într-o configurație spre sud.

Pentru dumneavoastră contează și când consumați energia. Comparăm energia estimată, puterea instalată, spațiul de acces și solicitările structurii. Nu alegem orientarea doar după câte panouri încap în desen.

Distanța dintre rânduri și față de margini

Distanța dintre rânduri se calculează în funcție de înclinare, înălțime, orientare și poziția soarelui. Umbrele sunt mai lungi când soarele este jos. Se stabilește ce umbrire sezonieră este acceptabilă și se verifică rezultatul, în loc să promitem lipsa umbrelor în orice moment.

De la atice, laterale și colțuri păstrăm retragerile cerute de proiect și de sistem. Pe terasă nu există de regulă coamă, dar contează aticul și eventualele trepte ale acoperișului. Culoarele de acces și zonele de scurgere rămân libere. Marginea vizibilă nu este singurul reper pentru calculul vântului.

Zăpada și vântul se calculează pentru amplasament

În România, evaluarea folosește CR 1-1-3/2012 pentru zăpadă și CR 1-1-4/2012 pentru vânt, cu completările aplicabile. Se ține cont de zona amplasamentului și de particularitățile construcției.

Verificarea include greutatea panourilor, structura, balastul și încărcările relevante. Zăpada se poate acumula neuniform lângă obstacole sau diferențe de nivel. Vântul poate produce ridicare și alunecare. Capacitatea portantă trebuie verificată atât global, cât și local, sub reazeme. Greutatea medie pe întreaga terasă nu descrie singură presiunea pe fiecare punct de sprijin.

Protejarea hidroizolației și alegerea materialelor

Sub reazeme folosim straturi de separație și protecție compatibile cu membrana, conform sistemului ales. Ele ajută la protejarea hidroizolației, dar nu compensează un suport instabil. Se verifică și rezistența termoizolației la apăsare.

Profilele din aluminiu, șuruburile din inox și eventualele componente din oțel protejat anticoroziv trebuie alese împreună. Balastul nu se așază liber peste cabluri sau direct pe o membrană neprotejată. Gurile de scurgere trebuie să poată fi inspectate și curățate.

Legarea la pământ și calitatea montajului

Structura metalică și ramele panourilor se leagă la sistemul de protecție și la pământ conform proiectului electric. Se verifică legăturile dintre segmente și rânduri. Manualul de instalare a panourilor prezintă cerințe pentru împământare. Relația cu instalația de protecție la trăsnet se stabilește separat prin proiect.

Structura nu este locul unde merită făcută economie. O piesă nepotrivită poate afecta panourile și terasa. Nectaria este activă din 2011, cu atestări ANRE C1A și C2A. Montăm în Transilvania și livrăm în toată România, inclusiv către firme de instalații.

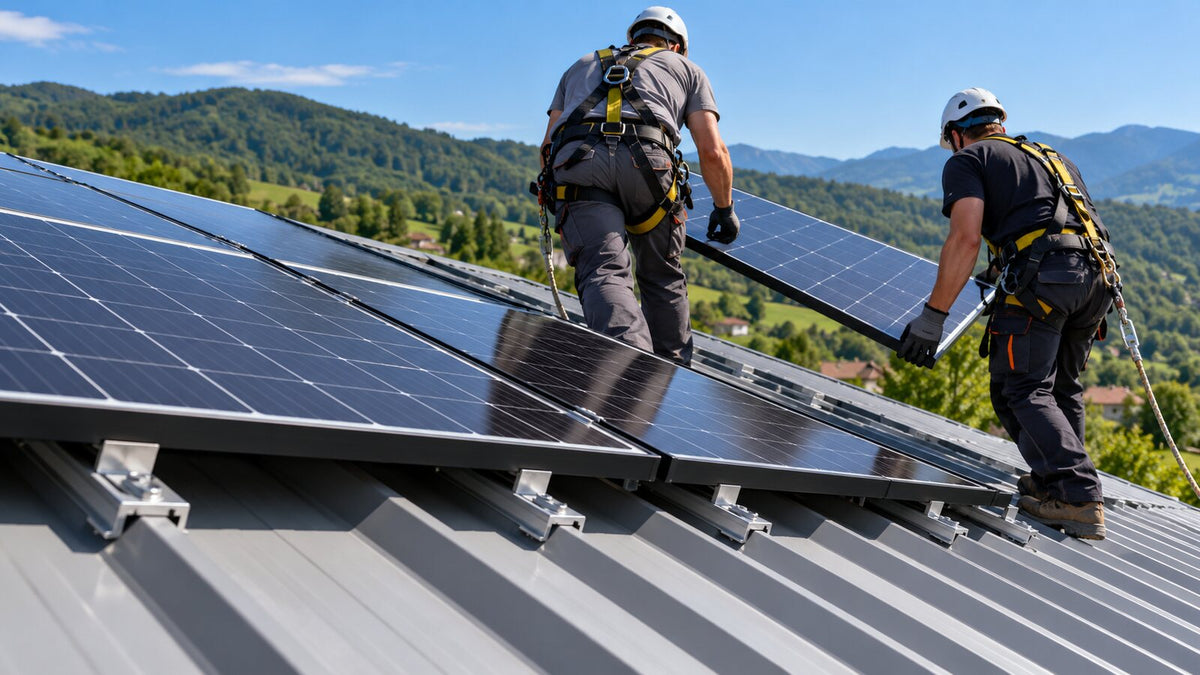

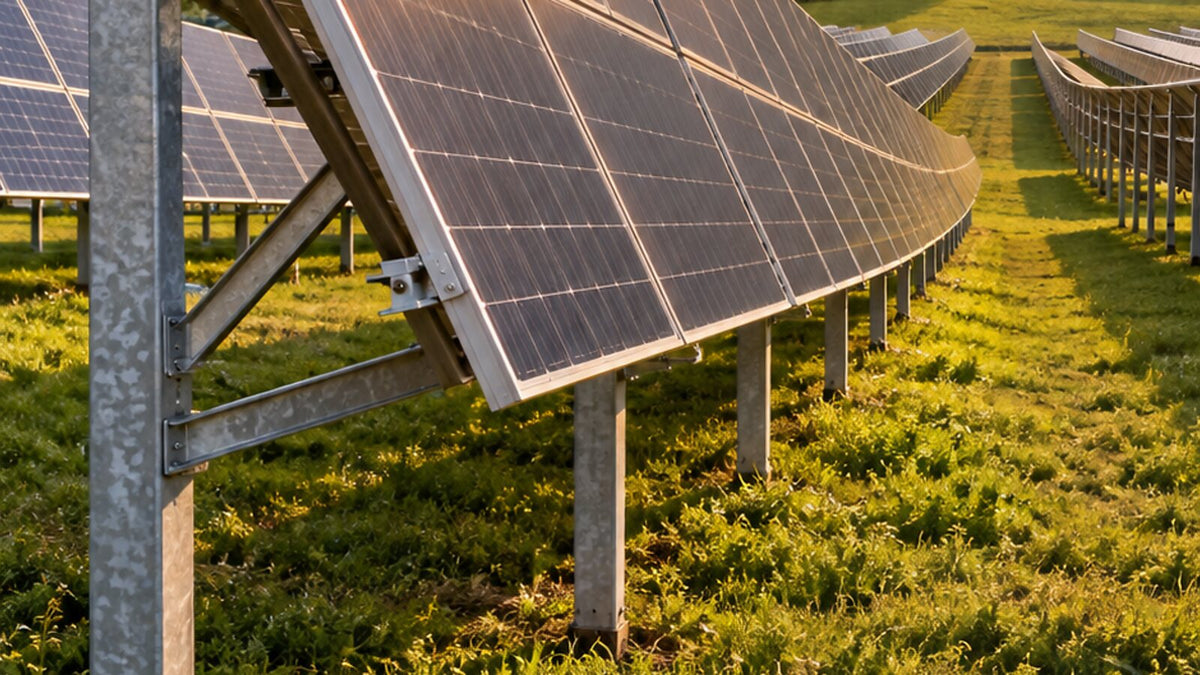

Consultați și ghidurile pentru țiglă, tablă și montaj la sol.
