Structură fotovoltaică la sol: fundații, distanțe și panouri bifaciale

Montajul panourilor fotovoltaice la sol merită analizat când acoperișul nu oferă o suprafață potrivită. Poate fi umbrit, orientat nefavorabil sau poate avea nevoie de reparații. Un teren liber permite alegerea orientării și acces mai ușor pentru întreținere, dar cere fundații și o structură dimensionate pentru amplasament.

Pentru dumneavoastră, prima întrebare este dacă terenul rămâne potrivit pe termen lung. Verificăm spațiul, umbrele, accesul și traseul până la instalația electrică. Suprafața ocupată include și distanțele dintre mese, nu doar dimensiunile panourilor.

Ce verificăm la teren

• Forma și panta: denivelări, orientare și posibilitatea de amplasare a meselor.
• Solul: capacitatea de susținere, umpluturi, pietre și condițiile de apă.
• Vecinătățile: copaci, clădiri, garduri și posibile umbre viitoare.
• Rețelele îngropate: conducte, cabluri și trasee care limitează fundațiile.
• Exploatarea: accesul pentru montaj, curățare, cosit și intervenții.

Se clarifică și condițiile de amplasare aplicabile terenului. Un kit de structură nu stabilește singur unde poate fi instalat. Pentru alegerea fundațiilor sunt necesare informații despre teren și, după caz, investigații sau încercări în amplasament.

Beton, piloți bătuți sau înșurubați?

Fundațiile din beton pot fi potrivite când soluția structurală și terenul le justifică. Dimensiunile, armarea, adâncimea și ancorajele se stabilesc prin proiect. Nu este suficient să turnăm beton în jurul unui stâlp fără verificarea eforturilor și a solului.

Piloții bătuți se introduc în teren cu echipament dedicat. Soluția poate reduce lucrările cu beton, dar depinde de natura solului și de posibilitatea de batere. Se verifică rezistența la compresiune, smulgere și solicitări laterale. Pietrele sau straturile dificile pot schimba soluția.

Piloții înșurubați sunt instalați prin rotire. Geometria și adâncimea trebuie potrivite terenului și încărcărilor. Nu orice șurub de pământ este adecvat unei mese fotovoltaice. Alegerea ține cont și de coroziune, îngheț și variațiile de umiditate.

Nu declarăm un tip de fundație drept cel mai bun pentru orice teren. Verificarea trebuie să urmărească întregul traseu al forțelor: de la panou și cleme până la stâlp, fundație și sol.

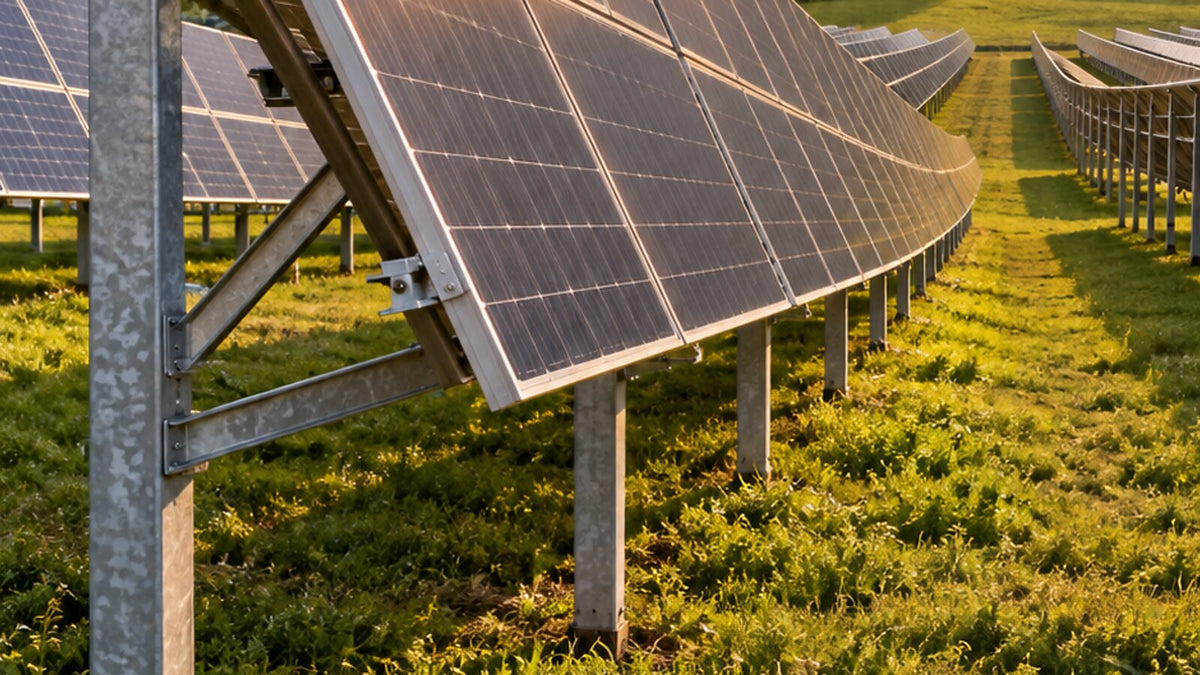

Panouri în portret, pe două rânduri

O configurație posibilă are panourile în portret, pe două rânduri suprapuse pe direcția înclinării. Portret înseamnă că latura lungă a panoului urcă pe pantă. Rezultă o masă mai înaltă și mai adâncă decât una cu un singur rând.

Dimensiunile panourilor, zonele admise pentru cleme și deschiderile profilelor trebuie verificate împreună. Contravântuirile stabilizează ansamblul și nu se elimină pentru a economisi piese. Unghiul mesei se alege prin comparația producției estimate cu spațiul disponibil și solicitările mecanice.

În colecție găsiți kitul de structură pentru sol, șine de 41 × 41 mm, contravântuiri și cleme echipate. Compatibilitatea cu panourile și fundațiile dumneavoastră se confirmă pentru proiect.

Înălțimea față de sol și distanța dintre mese

Marginea inferioară trebuie poziționată astfel încât să permită întreținerea și să țină cont de vegetație, zăpadă și scurgerea apei. Nu propunem aceeași înălțime pentru toate amplasamentele. Ridicarea mesei schimbă și eforturile din vânt, deci trebuie inclusă în calcul.

Distanța dintre mese depinde de înclinare, înălțime, orientare, panta terenului și umbrirea acceptată. Soarele jos din sezonul rece produce umbre mai lungi. Separat de umbrire, trebuie păstrate culoare pentru oameni și utilajele de întreținere.

La sol nu există coamă sau streașină. Păstrăm însă retragerile stabilite față de limitele terenului, garduri, clădiri și căile de acces. Dacă amplasamentul continuă pe un acoperiș, marginile și coama acestuia cer o verificare distinctă.

Avantajul panourilor bifaciale

Panourile bifaciale folosesc și lumina care ajunge pe fața din spate. Montajul la sol poate permite o expunere bună a acestei fețe. Câștigul depinde de câtă lumină reflectă terenul, de înălțime, distanța dintre rânduri și umbrele structurii. Documentația modelului SAM explică acești factori.

Nu promitem un procent fix de energie suplimentară. Iarba înaltă și elementele care umbrează spatele pot reduce avantajul. Se compară configurațiile pentru terenul real, inclusiv întreținerea necesară pentru păstrarea condițiilor estimate.

Zăpada, vântul și materialele structurii

Dimensionarea în România folosește zona amplasamentului și cerințele din CR 1-1-3/2012 pentru zăpadă și CR 1-1-4/2012 pentru vânt, cu completările aplicabile. Se verifică panourile, prinderile, mesele și fundațiile, inclusiv la smulgere.

Oțelul zincat este o opțiune pentru elementele portante la sol. Profilele din aluminiu și șuruburile din inox pot face parte din ansamblu, conform sistemului ales. Protecția anticorozivă trebuie potrivită mediului, în special la contactul cu terenul. Tăierile și găurile suplimentare nu se fac fără respectarea documentației.

Împământare, curățare și cosit

Structura și ramele se leagă la sistemul de protecție și la pământ conform proiectului electric. Un stâlp înfipt în teren nu dovedește o priză de pământ corespunzătoare. Manualul de instalare a panourilor descrie cerințe pentru legăturile de împământare. Continuitatea și instalația de protecție se verifică prin măsurători.

Cablurile se fixează protejat, ferit de mașina de tuns și de zonele de trecere. Accesul pentru curățare și cosit se planifică de la început. Structura nu este locul unde merită făcută economie: o fundație sau o contravântuire nepotrivită poate afecta întreaga masă.
