Montajul panourilor fotovoltaice pe tablă: minirail sau profile?

Tabla trapezoidală și tabla tip țiglă cer soluții de montaj diferite. Forma învelitorii schimbă modul de prindere, traseul eforturilor și detaliile de etanșare. O structură aleasă doar după aspectul acoperișului poate pune în pericol atât panourile, cât și învelitoarea.

La Nectaria pornim de la tipul exact de tablă și de la suportul de sub ea. Pentru dumneavoastră, verificarea aceasta clarifică dacă putem utiliza minirailuri prinse direct în tablă sau dacă sunt necesare profile și ancorări către elementele portante.

Tablă cutată sau trapezoidală: când folosim minirail

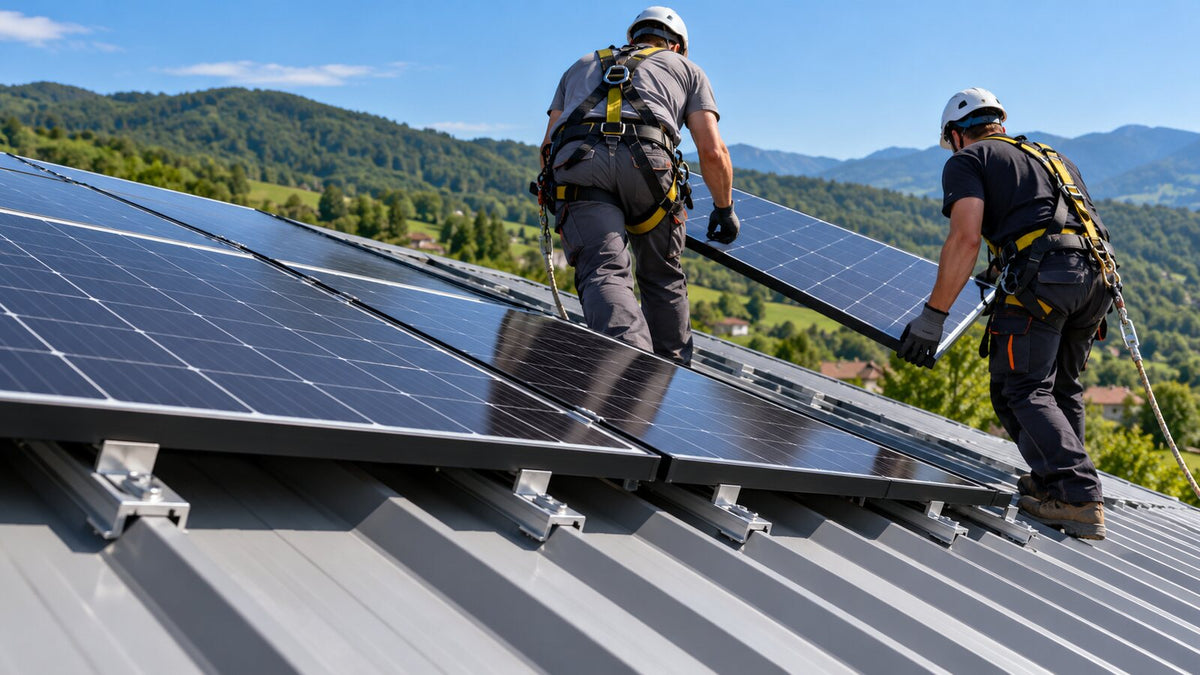

Minirailurile sunt segmente scurte de profil pe care se montează clemele panourilor. Pe o tablă trapezoidală compatibilă, ele pot fi prinse direct în nervurile înalte, cu șuruburile și garniturile prevăzute de sistem. Astfel, nu este necesară în toate configurațiile o șină continuă pe întreaga lungime a rândului.

Soluția este permisă numai dacă profilul tablei, materialul, grosimea și rezistența prinderilor îndeplinesc cerințele sistemului. Trebuie verificată și fixarea învelitorii de structura clădirii. Un minirail bine prins într-o foaie slab ancorată nu rezolvă problema de rezistență.

La tabla cutată, verificăm geometria reală a cutelor. O tablă cu profil diferit nu devine compatibilă doar pentru că are nervuri. Pozițiile minirailurilor trebuie să respecte și zonele în care producătorul panoului permite strângerea clemelor.

Tablă tip țiglă: profile și prinderi adaptate

Tabla tip țiglă are trepte și forme care cer altă geometrie a suporturilor. Folosim profile și prinderi potrivite învelitorii și suportului portant. După caz, ancorarea se face către lemn sau metal, printr-un detaliu proiectat și etanșat corespunzător.

Nu transferăm automat un minirail de pe tabla trapezoidală pe tabla tip țiglă. Nici șuruburile deja existente pe acoperiș nu sunt automat puncte de ancorare pentru panouri. Fiecare element trebuie verificat pentru noua solicitare.

În colecția noastră de structuri găsiți minirailuri, profile pentru tablă, îmbinări și cleme. Componentele se aleg împreună. Un profil bun cu o clemă nepotrivită sau cu un șurub greșit nu formează o structură corectă.

Grosimea tablei contează, dar nu este singurul criteriu

Pentru prinderea directă, grosimea minimă admisă este cea din documentația sistemului, pentru materialul respectiv. O valoare pentru oțel nu se aplică automat aluminiului. Nu recomandăm o grosime universală pentru toate minirailurile și toate acoperișurile.

Verificăm documentele învelitorii și, când este necesar, grosimea efectivă. Rugina, deformările și găurile vechi pot schimba evaluarea. La panourile sandwich contează și alcătuirea panoului, prinderile și acordul tehnic pentru soluția de montaj, nu doar foaia metalică vizibilă.

Cum se etanșează găurile

Prinderile care perforează tabla au nevoie de garnituri sau benzi de etanșare compatibile, frecvent din EPDM, conform sistemului ales. Suprafața trebuie pregătită, iar șurubul strâns controlat. O garnitură insuficient apăsată poate să nu etanșeze; una strivită prin strângere excesivă poate fi deteriorată.

Poziția găurii se stabilește după detaliul de montaj. Pilitura metalică se îndepărtează, iar protecția învelitorii se păstrează conform instrucțiunilor sale. Siliconul aplicat peste o prindere greșită nu înlocuiește garnitura și nu corectează o gaură lărgită. Etanșeitatea se verifică, fără promisiuni absolute despre comportarea în orice condiții.

Zăpadă, vânt și distanțe față de coamă

În România, proiectarea ține cont de amplasament, folosind CR 1-1-3/2012 pentru acțiunea zăpezii și CR 1-1-4/2012 pentru acțiunea vântului, cu completările aplicabile. Expunerea, înălțimea clădirii și forma acoperișului influențează încărcările.

Retragerile față de laterale, streașină și coamă se stabilesc pentru proiect. Zonele de colț și margine pot fi mai solicitate de vânt. Numărul șuruburilor și distanța dintre minirailuri nu se aleg doar pentru a utiliza cât mai puține piese.

Materiale, împământare și verificări finale

Profilele din aluminiu, șuruburile din inox unde sunt prevăzute și elementele dedicate de fixare trebuie să fie compatibile cu tabla. Pentru prinderea directă se folosește materialul de șurub aprobat de sistem; inoxul ales la întâmplare nu este o regulă suficientă. Se urmărește și evitarea coroziunii la contactul dintre metale.

Structura și ramele se leagă la sistemul de protecție și la pământ conform proiectului electric. Contactul mecanic nu dovedește continuitatea electrică. Manualul de instalare a panourilor explică cerințele pentru legăturile de împământare. Acestea se verifică, inclusiv între segmente separate.

• Controlăm prinderile, clemele și strângerile conform documentației.
• Verificăm garniturile și zonele de trecere prin învelitoare.
• Fixăm cablurile ferit de muchii, apă și mișcarea tablei.
• Păstrăm accesul la elementele acoperișului care cer întreținere.

Economia făcută prin eliminarea unor prinderi poate deveni o intervenție dificilă după prima problemă. Structura susține investiția întreagă. Nectaria este importator direct și distribuie echipamente și structuri firmelor de instalații din toată România. Depozitul nostru este în Alba Iulia, str. Livezii nr. 35A.
