Montajul panourilor fotovoltaice pe țiglă: cârlige, profile și prinderi

Montajul panourilor fotovoltaice pe țiglă începe cu verificarea acoperișului. Cârligele, profilele și șuruburile trebuie să ducă greutatea și eforturile către șarpantă. Țigla rămâne învelitoare, cu rol de protecție împotriva apei. Nu trebuie transformată în suport pentru panouri.

Pentru dumneavoastră, o structură potrivită înseamnă mai mult decât panouri aliniate. Contează unde sunt prinse cârligele, cum trec pe lângă țiglă și dacă acoperișul poate prelua încărcările suplimentare. Aceste lucruri se stabilesc înainte de montaj.

Ce verificăm înainte să alegem structura

• Starea țiglei: fisuri, bucăți deplasate, îmbătrânire și zone reparate.
• Căpriorii: poziția, distanțele dintre ei, secțiunea și starea lemnului.
• Învelitoarea: forma țiglei, suprapunerile, folia de sub ea și traseele de scurgere.
• Suprafața utilă: dimensiunile pantelor, coșurile, ferestrele și zonele umbrite.
• Accesul: posibilitatea de montaj, intervenție și verificare ulterioară.

Un acoperiș care are nevoie de reparații se repară înainte de instalarea panourilor. Altfel, o intervenție la țiglă poate cere demontarea unei părți din sistem. Fotografiile ajută la evaluarea inițială, dar nu arată întotdeauna starea lemnului ascuns.

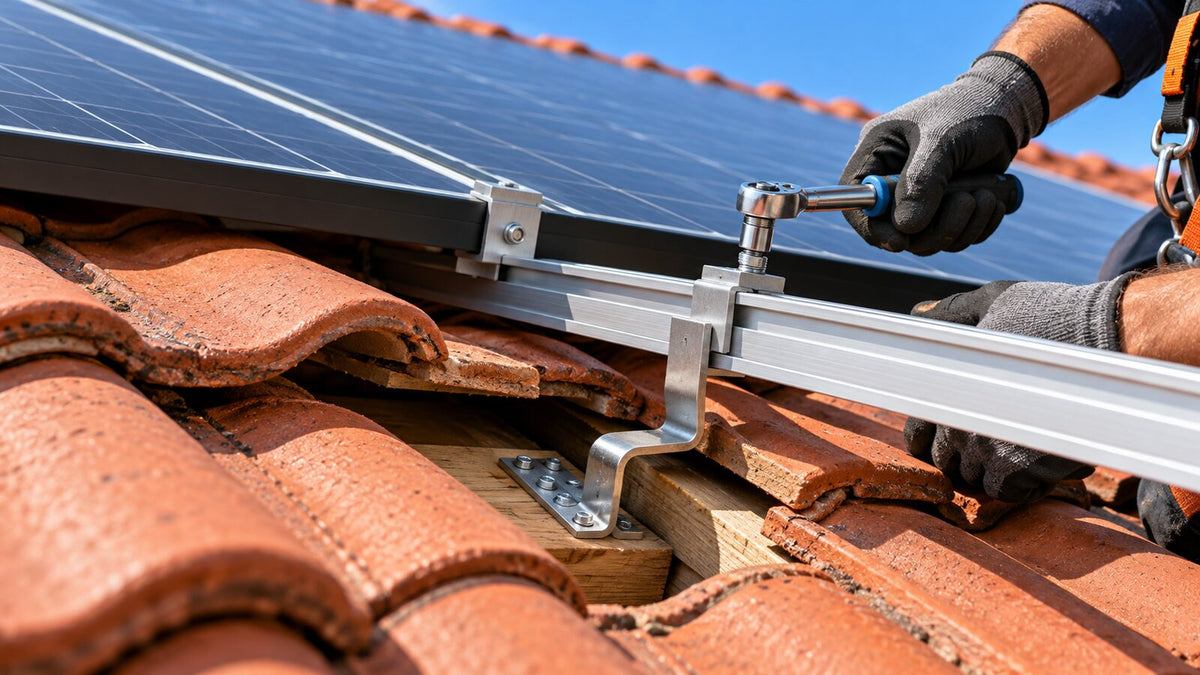

Cârligele se prind în căpriori

În soluția cu cârlige fixate în căpriori, țiglele se ridică local pentru acces. Baza cârligului se prinde în lemnul portant cu șuruburi structurale potrivite. Lungimea, numărul și poziția șuruburilor rezultă din sistemul ales și din verificarea șarpantei. Un șurub obișnuit pentru lemn nu înlocuiește automat o prindere structurală.

Peste cârlige se montează profilele, apoi clemele intermediare și de capăt care țin panourile. La Nectaria găsiți cârlige pentru țiglă și profile de 40 × 40 mm. Dimensiunea profilului, singură, nu stabilește distanța admisă între reazeme. Contează secțiunea completă, deschiderile și încărcările.

De ce nu se găurește țigla pentru prinderea cârligului

În montajul cu cârlige, șurubul de rezistență nu se trece prin țiglă ca să țină panourile. Țigla este fragilă și nu înlocuiește căpriorul. Cârligul iese pe la suprapunerea țiglelor, folosind detaliul prevăzut pentru forma învelitorii.

În funcție de sistem, poate fi necesară o ajustare locală controlată sau o piesă de înlocuire compatibilă. Aceasta diferă de găurirea țiglei pentru ancorare. Țigla trebuie să se așeze corect, fără să rămână ridicată. Cârligul nu trebuie să apese pe ea sub încărcare. Nu se rezolvă o geometrie nepotrivită prin forțare sau prin umplerea rostului cu silicon.

Zăpada, vântul și retragerile față de margini

În România, încărcările se stabilesc pentru zona amplasamentului. Referințele sunt CR 1-1-3/2012, „Evaluarea acțiunii zăpezii asupra construcțiilor”, și CR 1-1-4/2012, „Evaluarea acțiunii vântului asupra construcțiilor”, cu completările aplicabile.

Altitudinea, expunerea și forma acoperișului influențează calculul. Vântul poate solicita mai puternic zonele de margine și colț. Poziția panourilor față de streașină, laterale și coamă se stabilește prin proiect și instrucțiunile sistemului. Nu există o singură retragere potrivită tuturor caselor.

Numărul cârligelor nu se alege doar după numărul panourilor. Trebuie verificate prinderile, profilele, șarpanta și zonele de fixare admise pe rama panoului. Rezistența declarată a panoului nu reprezintă automat rezistența întregului ansamblu.

Materialele și legarea la pământ

Profilele din aluminiu și șuruburile din inox se aleg ca piese compatibile. Cârligele trebuie să aibă materialul și protecția anticorozivă prevăzute în documentație. Piesele care par identice pot avea grosimi, rezistențe sau moduri de blocare diferite.

Structura metalică și ramele panourilor se includ în legăturile de protecție și la pământ conform proiectului electric. Continuitatea electrică nu se presupune doar pentru că două piese se ating. Se folosesc elemente aprobate, inclusiv între segmentele de profil. Un exemplu de cerințe pentru împământare apare în manualul de instalare a panourilor.

Greșeli care costă mai mult după montaj

• Prinderea în șipci subțiri, fără justificarea soluției de rezistență.
• Cârlige care apasă pe țiglă sau lasă țiglele ridicate.
• Prea puține reazeme și profile prelungite excesiv în afara lor.
• Cleme nepotrivite ramei sau strângeri făcute fără control.
• Cabluri lăsate pe țiglă, în apă ori lângă muchii tăioase.

Structura nu este locul unde merită redusă calitatea. Înlocuirea unei piese slabe poate însemna acces pe acoperiș și demontarea panourilor. Aceeași atenție o acordăm conexiunilor: folosim cablu solar de 6 mm² și mufe Stäubli MC4 originale. Citiți și ghidul despre cablul solar și conectori.

Nectaria este activă din 2011, cu atestări ANRE C1A și C2A. Montăm în Transilvania și livrăm echipamente în toată România. Dacă acoperișul cere o structură specială, comandăm sistemul potrivit proiectului, fără improvizații.

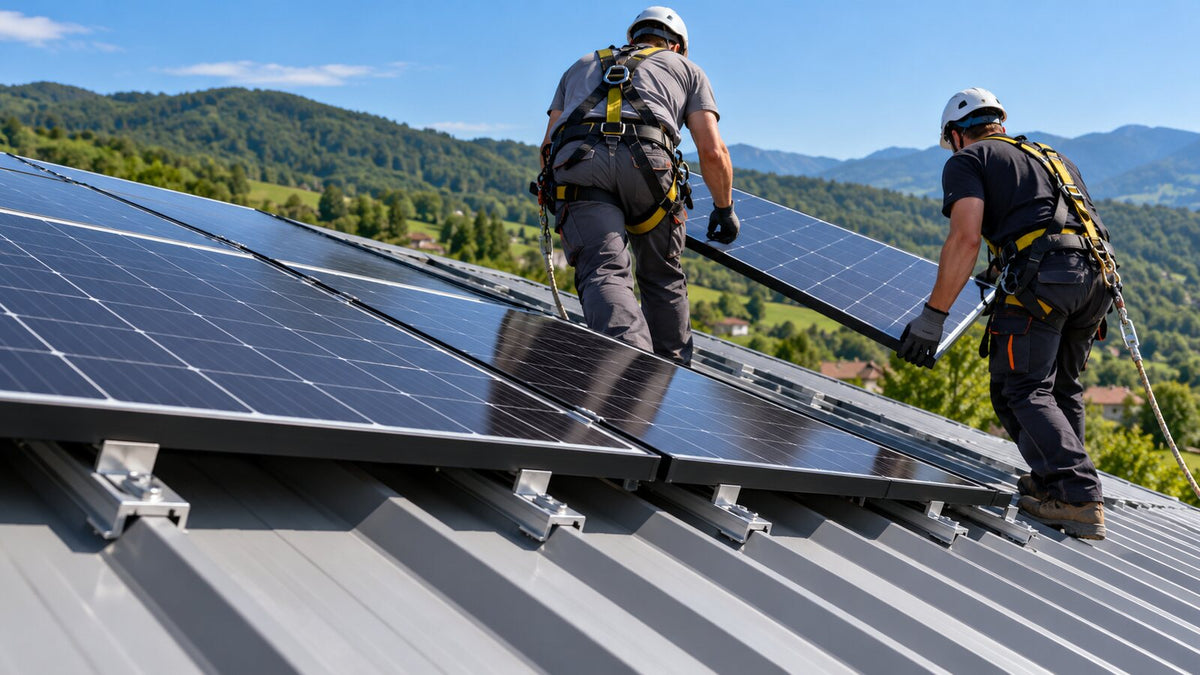

Pentru alte amplasamente, consultați ghidurile despre montajul pe tablă, montajul pe terasă și structura la sol.
